لوله سفید آب و اتصالات

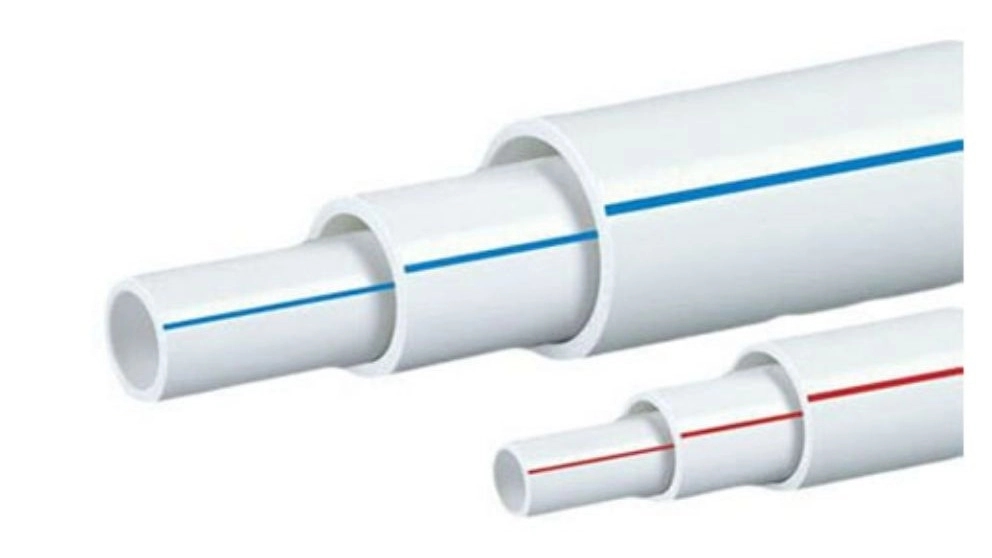

لوله های سفید یا لوله های PP-R از پلی پروپیلن رندم کوپلیمر نوع ۳ ساخته می شوند و ظاهر آن ها مانند پلاستیک های عادی است . این لوله ها ، قادرند در دمای ۲۰ درجه سانتی گراد ۲۰ بار و در دمای ۸۵ درجه ۱۰ بار فشار را تحمل کنند از کاربردهای لوله های سبز می توان به لوله کشی ساختمان ، تأسیسات حرارتی ساختمان ، صنایع غذایی ، سیستم های حرارت خورشیدی ، خطوط هوای فشرده ، صنایع کشتی سازی ، هتل ها و بیمارستان ها ، فاضلاب های صنعتی و محیط های اسیدی و قلیایی اشاره نمود .
لازم به ذکر است که لوله سفید آب را با نام های لوله سبز یا لوله پلی پروپیلن و یا لوله تک لایه و یا لوله PP نیز نامیده میشوند.
لولههای پلاستیکی
لولههای گالوانیزه
لولههای چدن
لوله و اتصالات پ پ
لوله های پلاستیکی
لوله های پلاستیکی به ۶ دسته مجزا می شوند:
لوله های PE – (پلی اتیلن)
لوله های UPVC – ( پلی و نیل کلراید)
لولههای PP – ( پلی پروپیلن )
لوله های – ABS (اکریلونیتریل ، بوتادین و استیرن)
لوله های CPVC (کلرینیتد پلی و نیل کلراید)
لوله های PB (پلی بوتیلن)
نکته: در شبکه فاضلاب لوله های پلی پروپیلن، پی وی سی بیشترین استفاده را دارند. اما با توجه به مزایای پلی پروپیلن نسبت به پی وی سی استفاده از پلی پروپیلن در شبکه فاضلاب شهری و همچنین کیت های فاضلاب پیشنهاد می گردد.
لوله های پلی اتیلن PE
این لوله ها به رنگ تیره یا سیاه رنگ هستند. ضخامت و چگالی لوله های PE نسبت به لوله های PVC بیشتر است.
لوله های پلی اتیلن در برابر فشار ناشی از سیال مقاوم تر اند.
اتصال لوله های پلی اتیلن PE به روش اتصال جوش حرارتی و جوش سر به سر انجام می شود. لوله های PE به دلیل تحمل فشار بالا در شبکه توزیع آب شهری کاربرد دارند. لوله و اتصالات پ پ
مزایای لوله های پلی اتیلن PE:
مقاومت در برابر خوردگی گالوانیکی
مقاومت در برابر پوسیدگی، سایش و ضربه
خاصیت انعطاف پذیری مناسب
خاصیت جمع شوندگی
سبکی وزن
مقاومت عالی در برابر زمین لرزه و رانش زمین
قابلیت اتصال بسیار محکم، بدون نشتی و در عین حال انعطاف پذیر
مقاومت بالا در برابر اشعه فرا بنفش خورشید
دارا بودن خصوصیات هیدرولیکی بسیار مناسب
هزینه پایین تعمیر و نگهداری
مزایای لوله های UPVC :
در نصب روکاری احتیاجی به رنگ آمیزی ندارد.
دارای وزن سبک هستند.
در برابر مواد شیمیایی از مقاومت بالایی برخوردارند.
معایب لوله های UPVC :
لوله های UPVC خشک در برابر سرما بسیار حساس و شکننده می باشند.
در برابر حرارت زیاد فرم و استحکام خود را از دست می دهند.
به علت قدرت مقاومت کم جداره این لوله ها بایستی از فنر لوله باز کنی برای گرفتگی مجرای لوله ها استفاده نمود.
اتصال لوله های PVC توسط چسب متداول تر است. قبل از اتصال باید در سطح لوله آلودگی زدائی انجام شود و لوله کاملا خشک باشد و بعد از اتصال ۵ تا ۱۰ دقیقه صبر کرد تا سفت شود.
لوله و اتصالات پ پ
لوله های UPVC
کاربرد لوله های UPVC فشار قوی در سیستم های فاضلاب ساختمان به عنوان لوله های عمودی و جمع آوری کننده و لوله تخلیه اصلی فاضلاب است.
لوله های پلی پروپیلن PP :
این لوله ها به رنگ سفید و یا سبز وجود دارند و به دلیل خواص منحصر به فرد در آبرسانی سیستم های کوچک و در فاضلاب پر کاربرد هستند.
لوله های PP در برابر فشار بالای سیال مقاومند و محدوده دمایی قابل تحمل وسیعی دارند( ۵۰ تا ۸۵ درجه سانتی گراد )، به همین علت در هر دو سیستم آب سرد و گرم کاربرد دارند.
مزایای لوله و اتصالات پلی پروپیلن:
سرعت عمل در نصب
مقاوم در برابر فاضلاب سرد وگرم
مقاوم در برابر خوردگی و پوسیدگی
مقاوم در برابر یخ زدگی و ضربه
سبکی و آسانی حمل و نقل
سطح صیقلی و با حداقل رسوب پذیری
مقایسه لوله و اتصالات پ پ (pp) با UPVC:
وزن مخصوص اتصالات و لوله پلی پروپیلن PP سبکتر از لوله و اتصالات UPVC می باشد.
برخلاف لوله و اتصالات UPVC، لوله و اتصالات پلی پروپیلن PP فاقد تردی و شکنندگی می باشند.
وجود ترکیبات پایدار کننده از جنس سرب و قلع در لوله و اتصالات UPVC که برای محیط زیست مضر است، در لوله و اتصالات پلی پروپیلن PP وجود ندارد.
لوله و اتصالات پلی پروپیلن pp در مقابل اکثر اسیدها و بازهای معدنی حتی در غلظت های بالا تا دمای ۶۰ درجه سانتی گراد مقاوم می باشند.
لوله و اتصالات پلی پروپیلن pp نسبت به لوله و اتصالات UPVC در برابر فاضلاب های شهری مقاومت سایشی بسیار بالایی دارند.
لوله و اتصالات پلی پروپیلن در مقابل تنش های دراز مدت مقاومت بالایی دارد، درحالی که این موضوع در سایر لوله و اتصالات کمتر است.
لوله و اتصالات پلی پروپیلن ppقابلیت تعویض یا تغییر مسیر (چرخش) بدون هرگونه آسیبی به لوله، اتصالات و اورینگ را دارند.
لوله ها و اتصالات پلی پروپیلندر برابر فشارهای سطحی از تحمل بیشتری نسبت به لوله های پلی اتیلن و پی وی سی برخوردارند.
لوله ها و اتصالات پلی پروپیلن از مقاومت حلقه ای بالایی نسبت به لوله ها و اتصالات پلی اتیلن و پی وی سی برخوردار می باشند.
با توجه به مزایای مطرح شده مجتمع صنعتی طلایه در کیت های انشعاب فاضلاب خود ترجیحا از لوله و اتصالات پلی پروپیلن استفاده می نماید.
لوله های PB:
لوله پلی بوتیلن در برابر خوردگی، یخ زدگی، زنگ زدگی، خاک های اسیدی و رسوب گرفتگی مقاوم است.
این لوله هنگام انجماد ترک نمی خورد و در دمای ۸۲ درجه سانتی گراد فشار ۵/۶ اتمسفر را تحمل می کند.
نکته : به سبب انعطاف پذیری این لوله های در شبکه لوله کشی ضربه قوچ اتفاق نمی افتد.
لوله های گالوانیزه:
لوله های گالوانیزه خود به دو دسته تقسیم می شوند : لوله های فولادی گالوانیزه و لوله های آهنی گالوانیزه. این دو نوع در بازار به لوله های آهنی سفید معروف اند و عموما بین این دو نوع فرق گذاشته نمی شود در صورتی که لوله های فولادی گالوانیزه در مقایسه با نوع آهنی آن سبک تر و براق تر است.
هر دو نوع لوله های گالوانیزه در شاخه های ۶ متری ساخته می شوند و در هر دو سر حدیده شده اند. قطر اسمی این لوله ها از اینچ تا ۸ اینچ دسته بندی شده اند. برای اتصال لوله های گالوانیزه نمی توان از فرایند جوشکاری استفاده نمود چرا که در اثر حرارت جوشکاری روی موجود در این لوله ها اکسید شده و گاز اکسید روی ایجاد شده برای تنفس خطرناک است.
لوله های آهنی گالوانیزه
جنس این لوله ها آهن سفید نورد شده است که درز آن توسط دستگاه های درز جوش بهم جوش داده می شود و سپس لوله را در فلز روی مذاب فرو می برند. این لوله ها از رنگ تیره و خاکستری شان شناخته می شوند.
لوله های چدنی:
جنس این لوله ها از چدن ریخته گری است و بر حسب نوع کاربرد آنها انواع و مقدار آلیاژ شکل و طول لوله نوع اتصالات آنها با متفاوت است و اغلب در سیستم لوله کشی فاضلاب و برای جمع آوری آب های سطحی استفاده می شوند.
لوله های چدنی که در سیستم فاضلاب به کار می روند به دو دسته تقسیم می شوند:
دو سر تخت : نحوه اتصال در این نوع لوله چدنی استفاده از بست مخصوص می باشد.
سر توپی : این نوع لوله چدنی خود به دو دسته یک سر توپی و دو سر توپی تقسیم می شوند و برای اتصال در این نوع لوله ها از سرب و کنف استفاده می شود.
انواع لوله ها در آبرسانی و جمع آوری فاضلاب
لوله ها را می توان به انواع مختلف از نظر جنس کاربرد و نحوه اتصالات دسته بندی نمود. در آبرسانی و جمع آوری فاضلاب عمدتا از لوله های آهنی و پلاستیکی استفاده می شود. لوله های آزبست سیمان و لوله های بتونی نیز در جمع آوری فاضلاب کاربرد دارند البته استفاده این نوع از لوله ها به دلیل مشکلات زیست محیطی و تعمیر و نگهداری پر هزینه رو به انقراض است.
همچنین در آبرسانی منازل و اماکن و سیستم های آبرسانی کوچک PLUMBING از لوله های گالوانیزه استفاده می شود.در لوله کشی آب گرم و سرد مصرفی برای اتصال لوله ها به یکدیگر تغییر جهت دادن لوله ها انشعاب گیری و یا تبدیل قطر لوله از قطعاتی استفاده می کنیم که آنها را اتصالات یا وصاله می نامند.
لولههای گالوانیزه
لولههای چدن
لولههای پلاستیکی
لوله PE
لوله PVC
لوله PP
لوله ABS
لوله CPVC
لوله PB
لوله های گالوانیزه
لوله های گالوانیزه خود به دو دسته تقسیم می شوند : لوله های فولادی گالوانیزه و لوله های آهنی گالوانیزه. این دو نوع در بازار به لوله های آهنی سفید معروف اند و عموما بین این دو نوع فرق گذاشته نمی شود در صورتی که لوله های فولادی گالوانیزه در مقایسه با نوع آهنی آن سبک تر و براق تر است.
(لوله و اتصالات پ پ)
هر دو نوع لوله های گالوانیزه در شاخه های ۶ متری ساخته می شوند و در هر دو سر حدیده شده اند. قطر اسمی این لوله ها از اینچ تا ۸ اینچ دسته بندی شده اند. برای اتصال لوله های گالوانیزه نمی توان از فرایند جوشکاری استفاده نمود چرا که در اثر حرارت جوشکاری روی موجود در این لوله ها اکسید شده و گاز اکسید روی ایجاد شده برای تنفس خطرناک است. لوله و اتصالات پ پ
لوله های فولادی گالوانیزه
این نوع لوله ها برای آبرسانی و گاهی برای تخلیه فاضلاب به کار برده می شوند ولی مورد استفاده اصلی آنها برای تهویه است. جنس این لوله ها از فولاد نرمی است که در ساختن آن ورقه فولاد را با فشار داخل قالب عبور داده و درز آن را جوش می دهند و سپس آنها را جهت افزایش مقاومت در برابر اسیدها و زنگ زدگی ها روی اندود ( گالوانیزه ) می کنند.این نوع لوله ها نسبت به نوع آهنی در برابر اسیدها مقاومت کمتری دارند. برای گالوانیزه کردن لوله های فولادی از پیل شیمیایی یا پیل گالوانیک استفاده می کنند. لوله و اتصالات پ پ
لوله های آهنی گالوانیزه
جنس این لوله ها آهن سفید نورد شده است که درز آن توسط دستگاههای درز جوش بهم جوش داده می شود و سپس لوله را در فلز روی مذاب فرو می برند. این لوله ها از رنگ تیره و خاکستریشان شناخته می شوند.
لوله های چدنی
جنس این لوله ها از چدن ریخته گری است و بر حسب نوع کاربرد آنها انواع و مقدار آلیاژ شکل و طول لوله نوع اتصالات آنها با متفاوت است و اغلب در سیستم لوله کشی فاضلاب و برای جمع آوری آب های سطحی استفاده می شوند.
لوله های چدنی که در سیستم فاضلاب به کار می روند به دو دسته تقسیم می شوند:
دو سر تخت : نحوه اتصال در این نوع لوله چدنی استفاده از بست مخصوص می باشد.
سر توپی : این نوع لوله چدنی خود به دو دسته یک سر توپی و دو سر توپی تقسیم می شوند و برای اتصال در این نوع لوله ها از سرب و کنف استفاده می شود.
لوله های پلاستیکی – لوله و اتصالات پ پ
لوله های پلاستیکی به ۶ دسته مجزا می شوند:
لوله های PE – پلی اتیلن
لوله های PVC – پی وی سی
لوله های PP – پلی پروپیلن
لوله های ABS
لوله های CPVC
لوله های PB
لوله های پلی اتیلن
این لوله ها به رنگ تیره یا سیاه رنگ هستند. ضخامت و چگالی لوله های PE نسبت به لوله های PVC بیشتر است. این لوله ها در برابر فشار ناشی از سیال مقاوم تر اند.
اتصال لوله های PE به روش اتصال جوش حرارتی و جوش سر به سر انجام می شود.لوله ای PE به دلیل تحمل فشار بالا در شبکه توزیع آب شهری کاربرد دارند.
